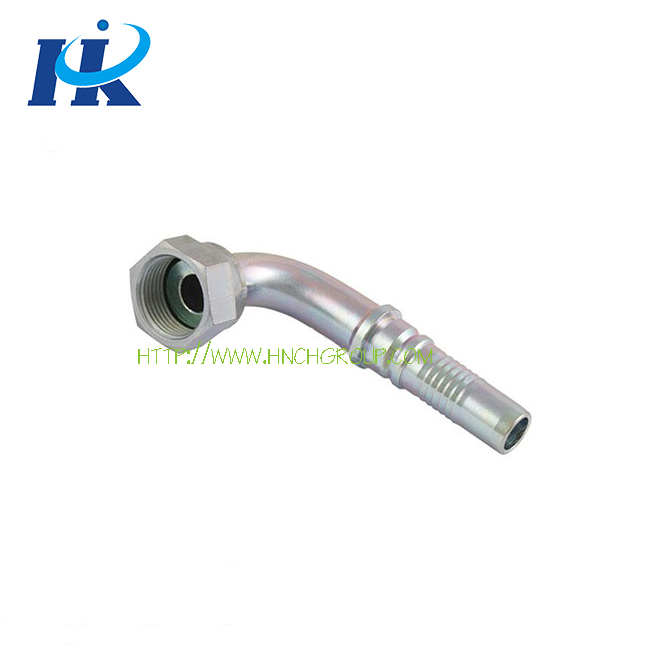

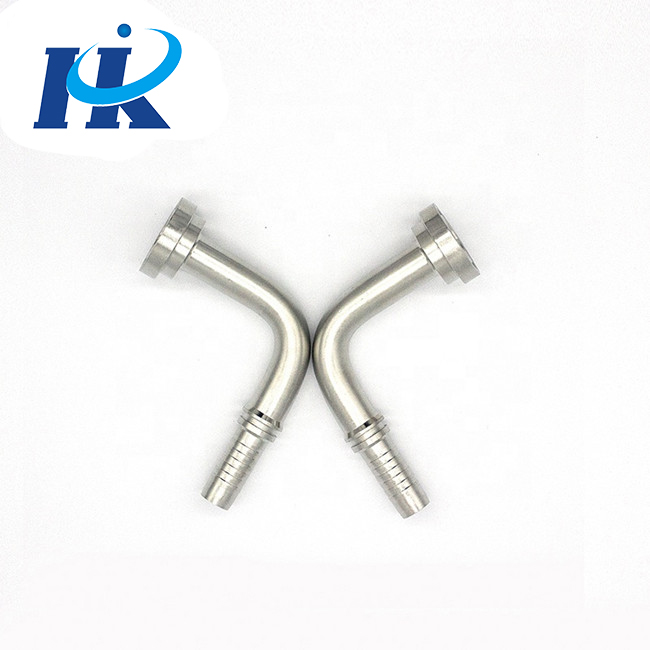

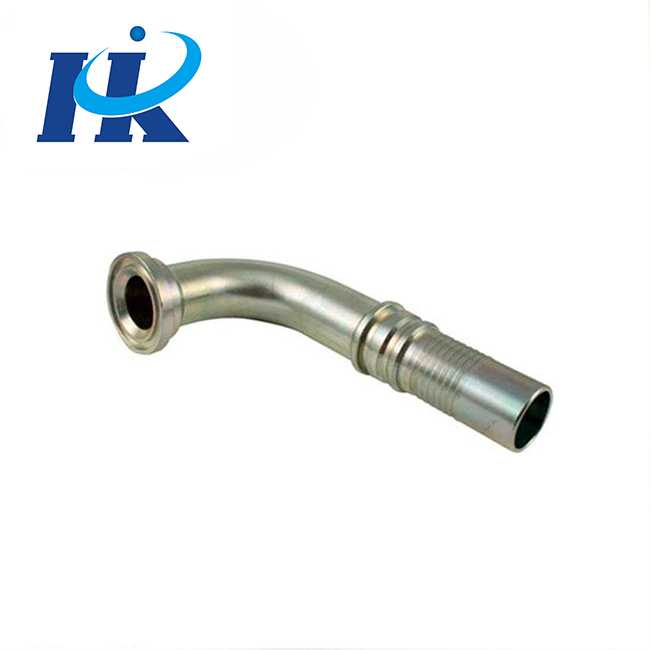

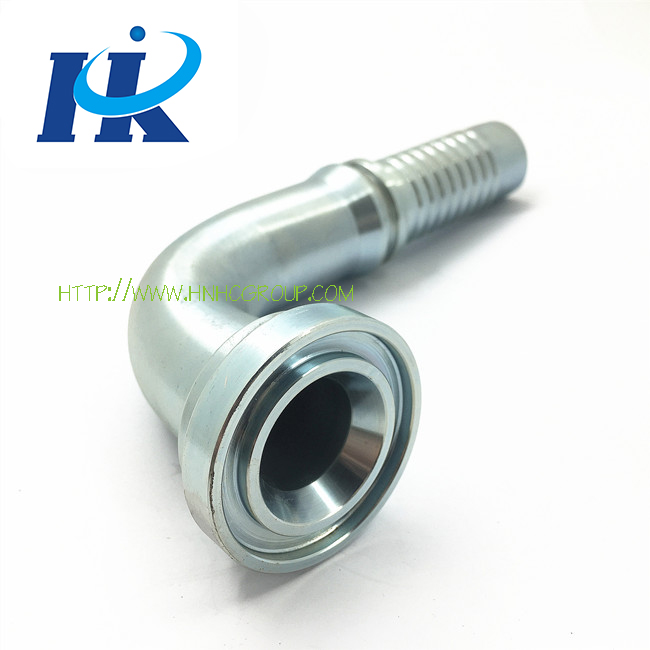

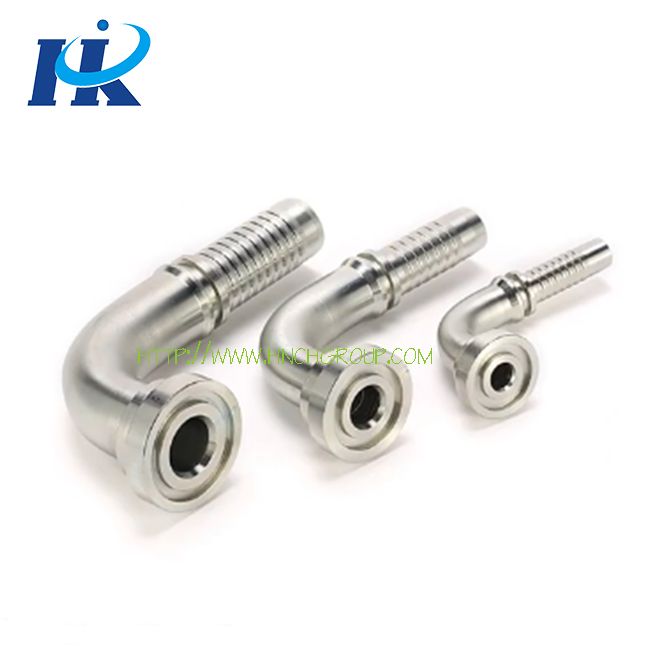

产品名称：软管接头
产品品牌：恒创
产品型号：87391/87691系列
产品材质：碳钢
接管口径：6-51（mm）
安装形式：扣压
适合范围：工程机械、液压设备
技术参数
90°SAE法兰3000PSI
|
代 号 |
螺纹 E |
胶管HOSE BORE |
尺寸 DIMENSIONS |
||||
|
PART NO. |
THREAD E |
公称内径DN |
标号DASH |
C |
H |
D |
L |
|
87391-12-08 |
3/4" |
12 |
8 |
38.1 |
49 |
31.7 |
7 |
|
87391-12-12 |
3/4" |
20 |
12 |
38.1 |
63 |
31.7 |
7 |
|
87391-16-12 |
1" |
20 |
12 |
44.4 |
63 |
38 |
8.2 |
|
87391-16-16 |
1" |
25 |
16 |
44.4 |
68.5 |
38 |
8.2 |
|
87391-20-16 |
1.1/4" |
25 |
16 |
50.8 |
68.5 |
43.2 |
8.2 |
|
87391-20-20 |
1.1/4" |
32 |
20 |
50.8 |
79.5 |
43.2 |
8.2 |
|
87391-24-20 |
1.1/2" |
32 |
20 |
60.3 |
84.5 |
50.3 |
8.2 |
|
87391-24-24 |
1.1/2" |
40 |
24 |
60.3 |
98 |
50.3 |
8.2 |
|
87391-32-24 |
2" |
40 |
24 |
71.4 |
98 |
62.2 |
9.8 |
|
87391-32-32 |
2" |
50 |
32 |
71.4 |
118.3 |
62.2 |
9.8 |
