尊敬的【24°外锥带O型圈系列】客户，您好！重创新是恒创精密的生存之基！科技之光，照亮未来恒创自创立以来一直致力于机械、高铁、地铁、轮船、军工领域创新探索和经验积累，已经累计为众多客户提供过重技术的【24°外锥带O型圈系列】产品！

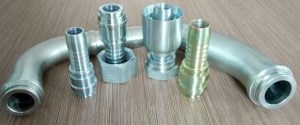

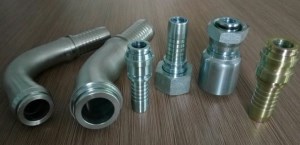

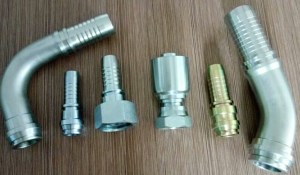

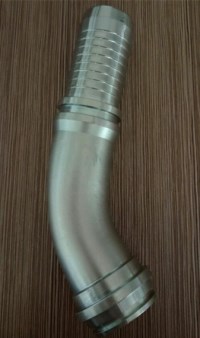

产品名称：软管接头
产品品牌：恒创
产品型号：24°外锥带O型圈系列
产品材质：碳钢
接管口径：6-51（mm）
安装形式：扣压
适合范围：工程机械、液压设备
技术参数
公制内螺纹24°锥带O形圈轻系列
|
O-RING METRIC FEMALE24°CONE L.T.DIN3865 |
|||||||
|
代号 |
螺纹 E |
胶管 HOSE BORE |
管子外径 |
尺寸 DIMENSIONS |
|||
|
PART NO |
THREAD E |
公称内径DN |
标号 DASH |
TUBE O.D. |
C |
S2 |
|
|
20411-14-04T |
M14X1.5 |
6 |
4 |
8 |
2 |
19 |
|
|
20411-14-05 |
M14X1.5 |
10 |
6 |
8 |
2 |
19 |
|
|
20411-16-04T |
M16X1.5 |
6 |
4 |
10 |
2 |
22 |
|
|
20411-16-05T |
M16X1.5 |
8 |
5 |
10 |
2 |
22 |
|
|
20411-16-06 |
M16X1.5 |
10 |
6 |
10 |
2 |
22 |
|
|
20411-18-06T |
M18X1.5 |
10 |
6 |
12 |
2.5 |
24 |
|
|
20411-22-06T |
M22X1.5 |
10 |
6 |
15 |
2.5 |
17 |
|
|
20411-22-08T |
M22X1.5 |
12 |
8 |
15 |
2.5 |
17 |
|
|
20411-26-10T |
M26X1.5 |
16 |
10 |
18 |
2.5 |
32 |
|
|
20411-27-10T |
M27X1.5 |
16 |
10 |
18 |
2.5 |
32 |
|
|
20411-30-12T |
M30X2 |
20 |
12 |
22 |
4 |
36 |
|
|
20411-36-16 |
M36X2 |
25 |
16 |
28 |
4 |
41 |
|
|
20411-45-16T |
M45X2 |
25 |
16 |
28 |
5 |
50 |
|
|
20411-45-20T |
M45X2 |
32 |
20 |
35 |
5 |
55 |
|
|
20411-52-20T |
M52X2 |
32 |
20 |
42 |
5.5 |
60 |
|
|
20411-52-24T |
M52X2 |
40 |
24 |
42 |
5.5 |
60 |
|
同撑节能减排保护伞，共筑资源浪费防火墙恒创，以打造行业品牌为己之重任，为中国智造遍全球献微薄之力！恒创精密产品重创新。恒创精密自成立以来，精诚合作，共同发展根植于【机械、高铁、地铁、轮船、军工】领域，打造重研发的【24°外锥带O型圈系列】系列的产品！您的每一通电话咨询，每一次洽谈合作，都是恒创人前进的动力！祝福客户在这新年之际，衷心感谢您对我们的支持与厚爱。期待在新的一年里，继续为您提供优质服务，共创辉煌！！
