知史崇德，把握规律悟思想；胸怀梦想，创新敬业塑品牌【20491/20591系列软管接头】客户朋友您好，非常感谢您能点击进入恒创精密企业网站！苛求20491/20591系列软管接头质量的稳定，体现放心的中国智造，是恒创精密多年来从未停止追求！恒创精密产品重创新。 如果您想了解更多的【20491/20591系列软管接头】产品在实际中的应用情况，请详细浏览以下20491/20591系列软管接头产品信息或致电恒创精密【20491/20591系列软管接头】技术咨询电话，了解更多新资料！
产品名称：软管接头
产品品牌：恒创
产品型号：20491/20591系列
产品材质：碳钢
接管口径：6-51（mm）
安装形式：扣压
适合范围：工程机械、液压设备
技术参数

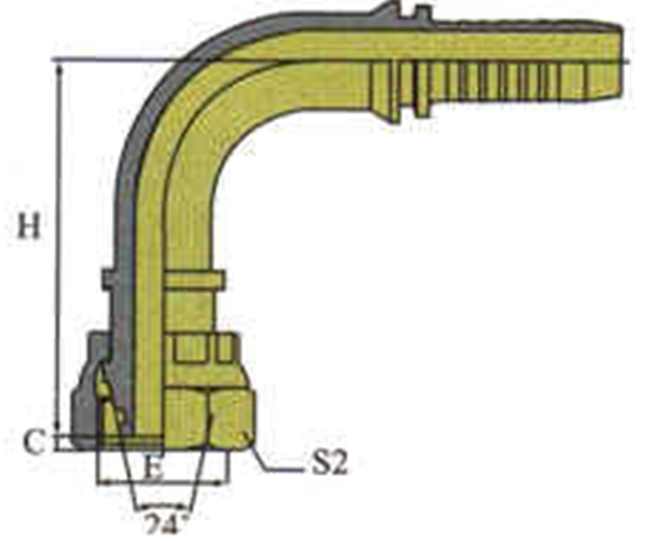

90° O-RINGMETRIC FEMALE24°CONE L.T. DIN3865
|
代号 |
螺纹 E |
胶管 HOSE BORE |
管子外径 |
尺寸 DIMENSIONS |
|||
|
PART NO |
THREAD E |
公称内径DN |
标号 DASH |
TUBE O.D. |
C |
S2 |
H |
|
20491-14-04T |
M14X1.5 |
6 |
4 |
8 |
2 |
19 |
38 |
|
20491-16-04T |
M16X1.5 |
6 |
4 |
10 |
2 |
22 |
42 |
|
20491-16-05T |
M16X1.5 |
8 |
5 |
10 |
2 |
22 |
42 |
|
20491-16-06 |
M16X1.5 |
10 |
6 |
10 |
2 |
22 |
51.8 |
|
20491-18-06T |
M18X1.5 |
10 |
6 |
12 |
2.5 |
24 |
53.3 |
|
20491-22-08T |
M22X1.5 |
12 |
8 |
15 |
2.5 |
27 |
58 |
|
20491-26-10T |
M26X1.5 |
16 |
10 |
18 |
2.5 |
32 |
56.5 |
|
20491-27-10T |
M27X1.5 |
16 |
10 |
18 |
2.5 |
32 |
67.5 |
|
20491-30-12T |
M30X2 |
20 |
12 |
22 |
4 |
36 |
64 |
|
20491-36-12T |
M36X2 |
20 |
12 |
28 |
4 |
41 |
69 |
|
20491-36-16 |
M36X2 |
25 |
16 |
28 |
4 |
41 |
86 |
|
20491-39-16T |
M39X2 |
25 |
16 |
28 |
4 |
41 |
86 |
|
20491-45-16T |
M45X2 |
25 |
16 |
35 |
5 |
55 |
73.5 |
|
20491-45-20T |
M45X2 |
32 |
20 |
35 |
5 |
55 |
86 |
|
20491-52-24T |
M52X2 |
40 |
24 |
42 |
5.5 |
60 |
103.5 |
专注品质，创新引领恒创，以打造行业品牌为己之重任，为中国智造遍全球献微薄之力！恒创精密产品重创新。恒创精密自成立以来，在技术的海洋中，我们领航前行根植于【机械、高铁、地铁、轮船、军工】领域，打造重研发的【20491/20591系列软管接头】系列的产品！您的每一通电话咨询，每一次洽谈合作，都是恒创人前进的动力！祝福客户梦想成真，事业有成！！
